3- mecanitzat de l'eix

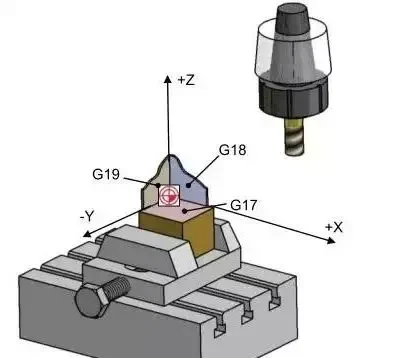

El mecanitzat de tres eixos és un procés de mecanitzat que es completa amb l’ajuda de tres eixos d’alimentació lineal: X, Y i Z. La seva característica és que la direcció de l’eina de tall es manté constant durant el moviment de tota la ruta de tall. Tot i això, això també significa que l’estat de la punta de l’eina és difícil estar en el millor estat en tot moment durant el tall.
3+2 mecanitzat de l'eix
Aquesta màquina-eina s’anomena màquines-eina de cinc eixos. Utilitza dos eixos de rotació per fixar primer l’eina de tall en un angle d’inclinació específic i, a continuació, realitza operacions de mecanitzat a través dels tres eixos d’alimentació x, y i z. 3+2 mecanitzat de l’eix (com ara utilitzar un capçal o una taula rotativa) permet que la màquina -eina defineixi un pla de treball rotatiu a l’espai. En aquest pla de treball ja determinat, es poden programar fàcilment operacions de mecanitzat 2D o 3D.
La característica de mecanitzat és que l’eix rotatiu girarà precisament fins a una posició on el pla de mecanitzat és perpendicular a l’eix de l’eina per al seu funcionament, i el pla de mecanitzat es manté inalterat durant tot el procés de mecanitzat.
Mètode de mecanitzat de cinc eixos

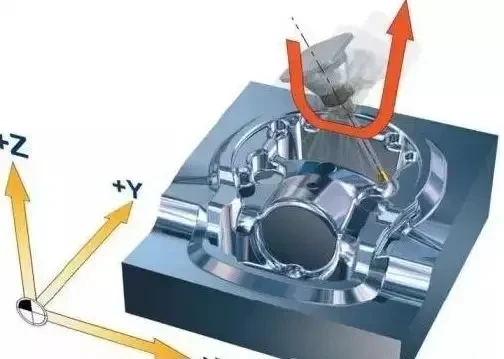

El mecanitzat de cinc eixos implica una combinació de cinc eixos dels tres eixos d’alimentació lineal X, Y, i Z i els eixos A, B i C que giren al voltant d’aquests tres eixos, i el mecanitzat s’aconsegueix a través del seu moviment d’interpolació lineal.
Les característiques de mecanitzat es reflecteixen en la capacitat d’ajustar i optimitzar contínuament la direcció de l’eina durant el moviment de tot el camí i per moure l’eina linealment alhora. Aquesta capacitat garanteix que l’eina pugui mantenir el millor estat de tall a tota la ruta de mecanitzat.
Mecanatge simultani de cinc eixos de 28 parts
Els avantatges de la màquina de cinc eixos es demostren amb un exemple: la màquina pot processar 28 parts alhora. Això es deu al disseny intel·ligent de la placa giratòria i el dispositiu i la integració de les tres superfícies de mecanitzat de la part en un procés del programa de mecanitzat de cinc eixos, que redueix significativament el cicle de mecanitzat.
La placa giratòria amplia de manera efectiva l’espai de mecanitzat amb la seva capacitat de posicionament precisa. L’aparell dissenyat no només millora l’eficiència del mecanitzat, sinó que també redueix el temps inactiu de la màquina, permetent alliberar l’operador de tasques pesades i fer altres treballs.
Agafeu les tres primeres cares de la part mostrada a la figura següent com a exemple. Si s’utilitza un Vise, cada part (excloent el temps de subjecció) triga un total de 264 segons per completar el processament.

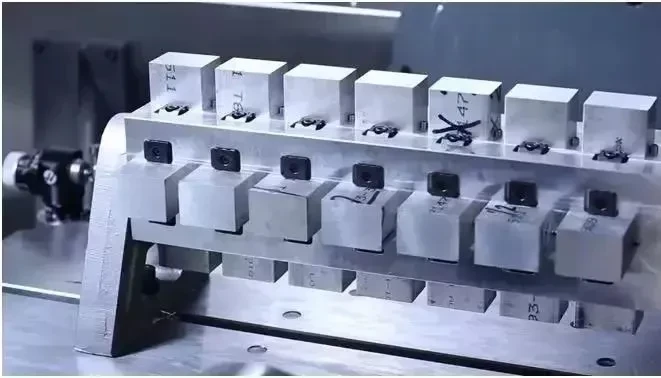

En dissenyar un dispositiu més compacte i fer un ús complet de l’espai de processament proporcionat per la placa giratòria, es poden processar 28 parts alhora.

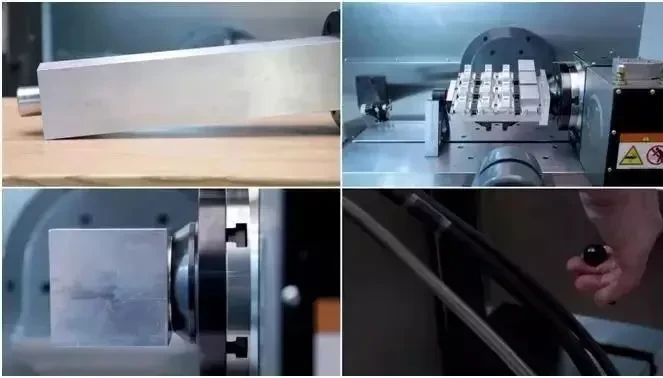

En la producció del dispositiu, es selecciona un aliatge d'alumini amb una mida de 114*114*550mm com a base, es selecciona un passador de localització com a posicionament i es selecciona un dispositiu de subjecció que ocupa menys espai de processament per a un subjecció més ràpida.

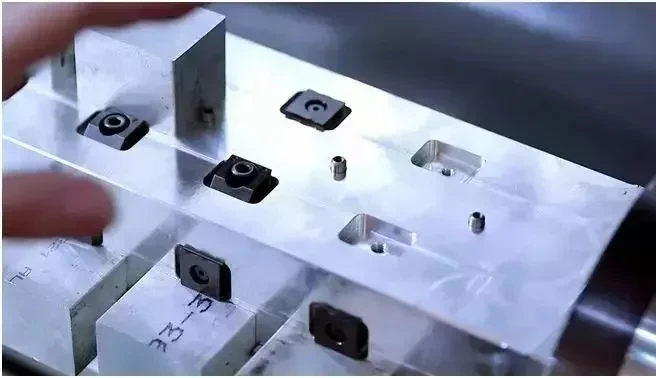

A continuació, molen les quatre cares de la base plana i processeu un forat del passador per a cada part, 2 ranures per evitar els accessoris de bloqueig d’aire i 2 forats roscats per bloquejar. Aquests són tots els passos de producció.

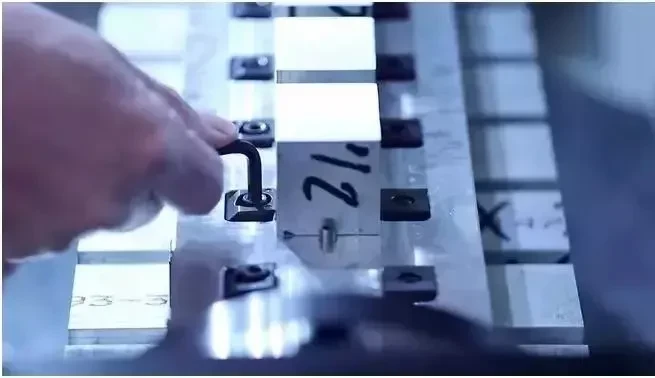

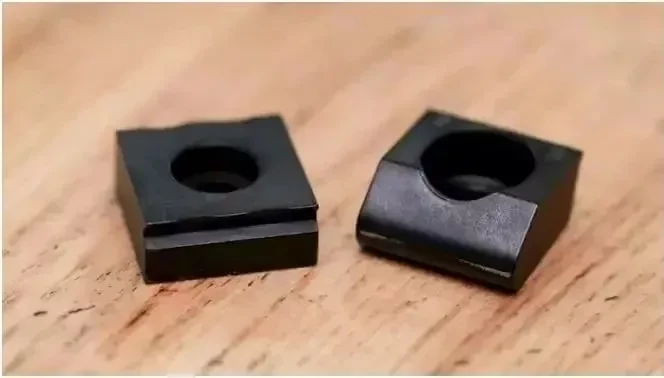

El conjunt complet d’aparells inclou: 28 pins de localització, 56 blocs de bloqueig (reutilitzables), 56 cargols i claus. Aquest disseny de dispositius pot reduir el temps de processament original de 264 segons a 202 segons (excloent el temps de subjecció). Això significa que el temps de processament s’ha reduït un 23,5%.
Més important encara, com que el programa de processament ha integrat les tres superfícies de processament de la part en un procés continu, el temps de cicle d’un programa únic s’ha reduït fins a 95 minuts. Durant tot aquest procés, la màquina continua processant, sense necessitat que els operadors puguin realitzar freqüentment operacions de subjecció, cosa que redueix considerablement la seva intensitat laboral.(文章来源: UG 学习堂小胥收徒)
