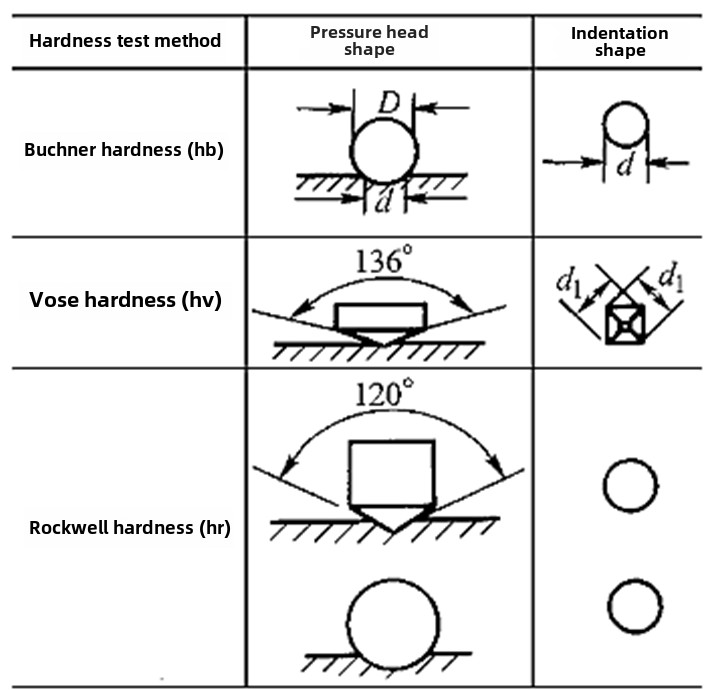

Quan es mesura la duresa de les peces, tothom està familiaritzat amb tres mètodes de representació de duresa d'ús habitual, és a dirDuresa Brinell (HB), duresa Rockwell (HR) i duresa Vickers (HV). Tanmateix, per a les dues primeres dureses, de vegades veureu altres maneres d'escriptura, com ara la duresa Brinell es divideix en HBS i HBW, la duresa Rockwell es divideix en HRA, HRB, HRC, etc. Quines diferències hi ha entre aquests diferents mètodes d'escriptura?
Vegem-ho primerDuresa Brinell. El principi de mesura és utilitzar una bola d'acer endurit o una bola de carbur amb un diàmetre de D per pressionar a la superfície del material amb la força de prova corresponent F. Després de mantenir la força de prova durant un temps especificat, s'elimina la força de prova i es mesura el diàmetre mitjà d de la sagnia residual amb un microscopi de lectura. El valor de duresa s'expressa per la pressió sobre la superfície de la unitat de la sagnat de la corona esfèrica. La mesura real es pot obtenir mesurant el valor d i després buscant la taula per obtenir el valor de duresa.
La diferència entre HBS i HBWrau en els diferents materials de capçal de bola utilitzats. HBS representa el valor de duresa Brinell mesurat amb un indentador de bola d'acer endurit, que s'utilitza sovint per mesurar materials amb un valor de duresa inferior a 450 HBS. HBW representa el valor de duresa Brinell mesurat per un penetrador de carbur i s'utilitza per mesurar materials amb un valor de duresa de 450 ~ 650HBW. Per a materials de diferent duresa, s'ha de seleccionar un capçal de bola adequat, en cas contrari, el resultat de la mesura pot ser inexact a causa de la deformació de la bola del penetrador.
No obstant això, a l'últim estàndard GB/T 231, s'ha estipulat que només es permeten utilitzar penetradors de boles de carbur i el símbol de duresa Brinell és HBW. Tant HB com HBS estan obsolets.
Utilitzant la mesura de la duresa Brinell, a causa de la gran àrea de sagnat residual, pot reflectir més realment la duresa mitjana del material i les dades de mesura són estables, de manera que es poden utilitzar per mesurar materials amb estructures grans o irregulars (com ara ferro colat). Hi ha una certa relació entre la duresa Brinell i la resistència a la tracció, de manera que el valor de resistència del material es pot estimar en funció del seu valor. A causa de la gran sagnat de la mesura de la duresa Brinell, no és adequat per mesurar la duresa de productes acabats o làmines fines de metall. S'utilitza principalment per mesurar la duresa de matèries primeres o productes semi-elaborats, com ara ferro colat, metalls no-ferrosos (metalls no{-ferrosos) i acers amb duresa més baixa (com ara acer recuit, normalitzat i temperat).
Mirem-hoDuresa Rockwell. La mesura de la duresa Rockwell utilitza un con de diamant o una bola d'acer endurit com a penetrador. Sota l'acció de la pressió de prova F, el penetrador es pressiona a la superfície del material. Després de mantenir el temps especificat, s'elimina la força de prova principal, es manté la força de prova inicial i es calcula el valor de duresa mitjançant l'increment de la profunditat de sagnat residual. Durant la mesura real, el valor de duresa Rockwell es pot llegir directament a través del dial de la màquina de prova.

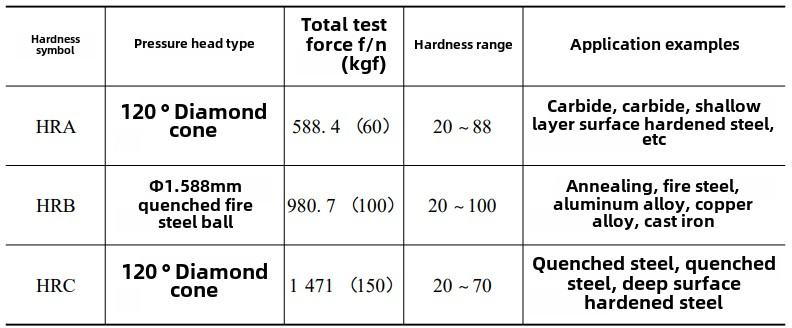

La diferència entre HRA, HRB i HRC rau en la diferència en el penetrador i la força de prova utilitzada. Per obtenir més informació, consulteu la taula següent.
De fet, l'escala de duresa Rockwell no només es divideix en A, B i C, sinó també de D a K. Hi ha moltes altres escales, que es poden seleccionar segons diferents tipus de material, duresa i gruix. Per obtenir més informació, consulteu l'estàndard GB/T 230.(MID és una de les principals empreses de processament de peces de precisió cnc a la Xina. L'empresa disposa d'equips sofisticats, processament professional de peces de nivell de dificultat d'alta precisió. Bona en una varietat de processament de la medicina, l'aviació, la robòtica i altres indústries, i té una gran experiència.)
Duresa RockwellLa mesura té els avantatges de la rapidesa, la simplicitat, la petita sagnat i el gran rang de mesura de la duresa. Es pot utilitzar per mesurar productes acabats o peces de treball més primes. Tanmateix, la precisió, l'estabilitat i la repetibilitat de les dades no són tan bones com la duresa Brinell. Normalment cal provar tres punts en diferents parts de la superfície de la mostra i prendre el valor mitjà com a valor de duresa Rockwell del material. Per garantir la precisió de la mesura de la duresa, la duresa Rockwell generalment no és adequada per mesurar materials amb estructura desigual.(文章来源:iMechanics机械)
