En el procés de mecanitzat de precisió del metall, sovint em trobo amb dibuixos de disseny que presenten cantonades internes molt afilades, solcs profunds i estrets o cavitats amb angles completament rectes. Tot i que aquests dissenys poden semblar raonables en un model 3D, estan directament limitats per la geometria de l'eina en el mecanitzat CNC real.
1. Limitacions físiques del diàmetre de l'eina
Les eines no són infinitament primes; sempre tenen un diàmetre. Per exemple, el diàmetre mínim d'una fresa comú és d'aproximadament1 mm(les eines més primes són propenses a trencar-se).Això vol dir:

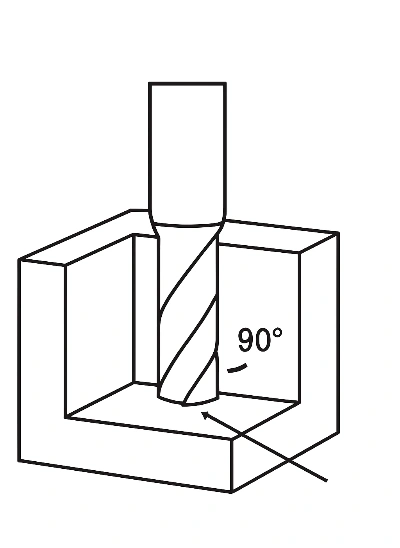

- Les cantonades internes de les cavitats no es poden mecanitzar a un angle recte perfecte i només es poden "fresar" en cantonades arrodonides.
- Com més profunda sigui la ranura, pitjor serà la rigidesa de l'eina, augmentant el risc de vibració i deformació.
2. Regles generals per al disseny de cantonades arrodonides

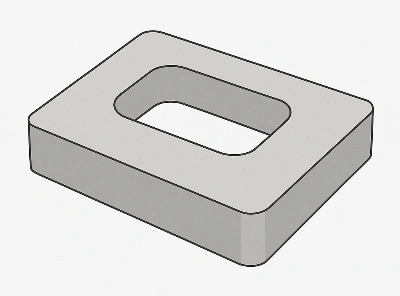

Basat en la nostra experiència pràctica, si la profunditat de la cavitat és9 mm, es recomana que el radi de la cantonada interna estigui dissenyat per ser superior o igual a3 mm(aproximadament 1/3 de la profunditat). Això permet que l'eina entri suaument sense un desgast excessiu durant el mecanitzat.
3. Ranures profundes i rigidesa de l'eina
Molts dissenyadors prefereixen dissenyar solcs profunds i estrets. Tanmateix, és important entendre que com més llarga sigui l'eina, pitjor serà la seva rigidesa, la qual cosa la fa més propensa a la flexió durant el tall, cosa que pot provocar:
- Disminució de la precisió dimensional a la part inferior de la ranura.
- Mal acabat superficial.
- Fins i tot trencament d'eines, augmentant els costos.
4. Recomanacions per als dissenyadors i contractació
Tenir en compte les limitacions geomètriques de les eines durant la fase de dibuix aporta diversos beneficis directes:
- Els dissenys són més fàcils d'implementar, reduint el temps de modificació i comunicació.
- Evitant costos addicionals a causa dels dissenys "no mecanitzables".
- Millora de l'eficiència de lliurament.
És per això que molts clients d'Europa i dels EUA presten especial atenció a les cantonades arrodonides i a l'amplada de les ranures durant el disseny, mentre que algunes fàbriques i dissenyadors nacionals sovint passen per alt aquests aspectes.
Conclusió pràctica:
En el mecanitzat de precisió, la geometria de l'eina determina si es pot fabricar un disseny. Seguint el simple principi de"Radio de cantonada superior o igual a 1/3 de la profunditat de la cavitat i evitant ranures massa profundes/estretes",es poden evitar molts problemes de mecanitzat.
Bishenl'experiència de
A Bishen, apliquem aquest principi al principi del procés revisant els dibuixos dels clients i suggerint optimitzacions de radi i ranura abans de començar el mecanitzat. Això no només evita redissenys costosos, sinó que també s'alinea amb les expectatives de molts fabricants europeus i nord-americans, que valoren la fabricació eficient, la qualitat estable i els terminis de lliurament fiables.
