En el muntatge mecànic de precisió, la direcció d'instal·lació de femelles rodones (estàndard de femella rodona GB/T812) és sovint un tema de discussió. A continuació, he resumit els punts clau per a la vostra referència.

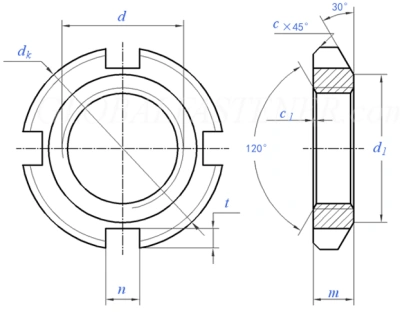

1. Característiques estructurals de les nous rodones
Un costat de la femella rodona té un xamfrà gran de 30 graus (rosca de xamfrà de 30 graus), que s'utilitza principalment per a la fixació axial de l'eix.

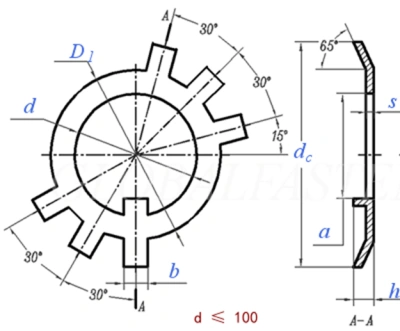

2. Combinació amb volanderes
A la pràctica, per aconseguir un anti-afluixament (mètode anti-afluixament), normalment s'utilitzen femelles rodones juntament amb una rondella de bloqueig (ronella de bloqueig GB/T858):
La rentadora té múltiples pestanyes i un angle de 65 graus;
Segons les normes, la dimensió D1 de la rentadora coincideix amb la dimensió d1 de la femella rodona;
Per tant, el costat gran xamfranat de la femella rodona s'ha de combinar amb la rondella de bloqueig.
👉 En altres paraules, quan s'utilitzen juntes una femella rodona i una arandela de bloqueig, el costat bisellat ha de mirar al component subjectat.
3. Quan no s'utilitzen volanderes
De vegades, les volanderes de bloqueig no s'apliquen. Per exemple:
Utilitzantbloqueig de doble femella rodonaper anti-afluixament;
No hi ha cap requisit anti-afluixament, només cal estrènyer una sola femella rodona.
La direcció d'instal·lació encara importa en aquests casos? La resposta és: sí, encara hi ha consideracions.
4. Consideracions addicionals per a la direcció d'instal·lació
Tolerància a la perpendicularitat dels fruits secs:
L'estàndard GB/T812 especifica els requisits de perpendicularitat per al costat bisellat, però no per al costat oposat.

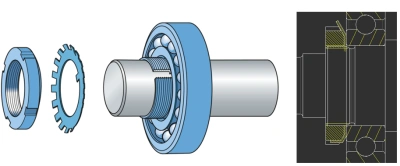

Instal·lació de la femella del coixinet:
En conjunts com els coixinets, generalment és desitjable que el component pressionat contra el coixinet no s'estengui més enllà del diàmetre interior de la pista. En aquests casos, col·locar el costat xamfranat cap al component subjectat és més raonable.
Si el conjunt no té aquestes limitacions, la direcció d'instal·lació no és estrictament crítica.(文章来源:iMechanics机械)
