A la indústria aeroespacial, els components estructurals grans-com les seccions del fuselatge o els conjunts de la base del robot-sovint requereixen múltiples voltes i re-fixació durant el mecanitzat. Cada vegada que la peça es torna a fixar-, es produeixen desplaçaments de dades de minut. Tot i que individualment insignificants, aquests canvis poden desalinear significativament les característiques del muntatge final, com ara els forats de muntatge i les superfícies de referència.
El repte
El problema principal és l'error de posicionament acumulat:
Deriva de dadeses produeix amb cada re-subjecció a causa de diferències en el parell de subjecció, un lleuger moviment de fixació o una distorsió de la fixació.
Apilament de coordenadessignifica que cada nova configuració es basa en petits errors anteriors.
Fins i tot<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Estratègia de solució
Es va desenvolupar un enfocament integrat per eliminar l'error acumulat:

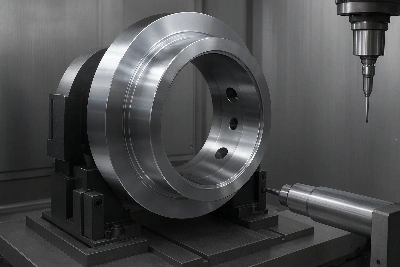

Disseny d'accessoris modulars personalitzats
Els accessoris es van dissenyar amb una combinació de superfícies de dades primàries, funcions d'alineació secundàries i calces ajustables. Aquest disseny permet un error de reposicionament mínim i una correcció-de la fixació durant la re-subjecció.
Mecanitzat multi-cara en una única configuració
Mitjançant l'ús d'eines de -longitud estesa i d'abast de 5-eixos, les superfícies grans i les característiques de referència es completen en una configuració sempre que sigui possible-reduint la recreació de coordenades.
Alineació d'eines òptiques +-sondeig en procés
Després de cada gir, la detecció de vora òptica-restaura la dada de l'eina a la referència mestra. Això és seguit d'un-sondeig a màquina de les característiques crítiques per ajustar automàticament el recorregut de l'eina en funció de les dades de compensació mesurades.
Resultats
| Característica | Abans de la implementació | Després de la implementació |
|---|---|---|
| Deriva de dades acumulada | >0,015 mm | < 0.005 mm |
| Rendiment del primer-passeig | ~80% | > 98% |
| Retreball a causa d'una desalineació | Freqüent | Molt rar |
Si us trobeu amb una deriva de tolerància en conjunts grans de 5-eixos, aquest procés-accessoris personalitzats, configuracions minimitzades i compensació digital alineada garanteix que el procés de mecanitzat incorpori estabilitat a la peça, no errors a la dada.
