Els cargols són els elements de subjecció més utilitzats i es troben amb més fallades. Per als cargols, saps on es troba la ubicació de fallada més comuna?

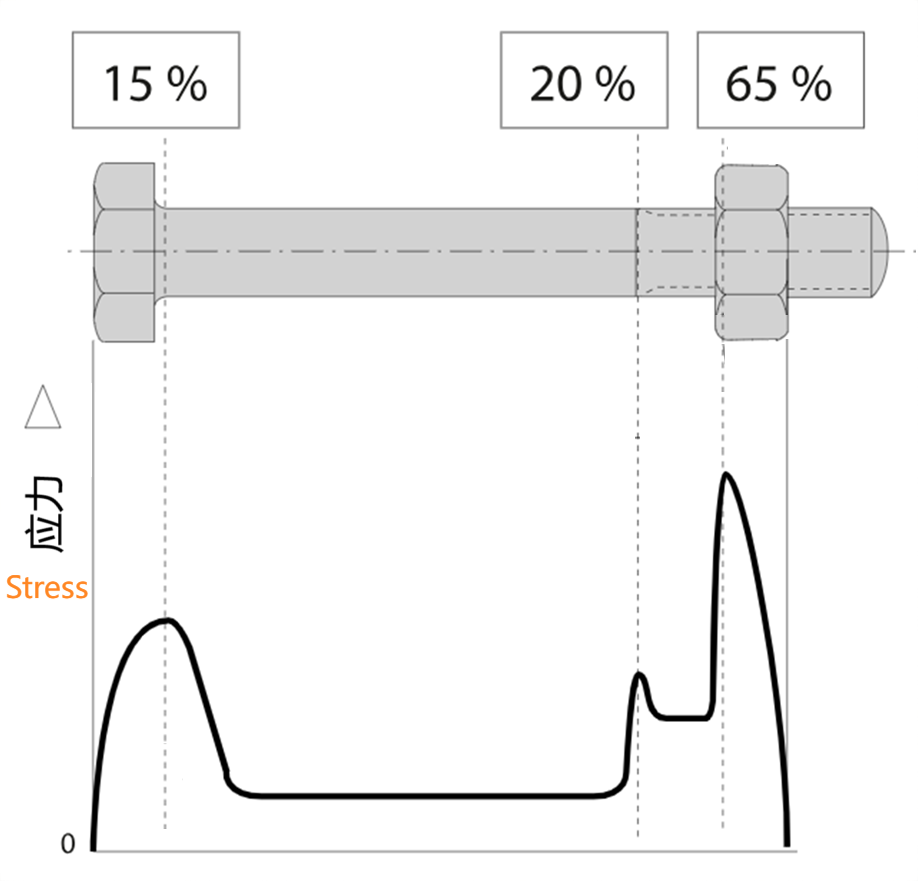

Com es mostra a la figura següent, en realitat hi ha tres ubicacions principals: ① L'arrel del primer fil on coincideixen el cargol i la femella, amb una taxa de fallada del 65%, ② La zona de transició entre el fil i la vareta polida, amb una taxa de fallada del 20%, i ③ La transició entre el cap del cargol i la vareta del cargol, amb una taxa de fallada del 15%. Aquestes tres ubicacions també són els punts més alts de la distribució de la tensió del cargol.

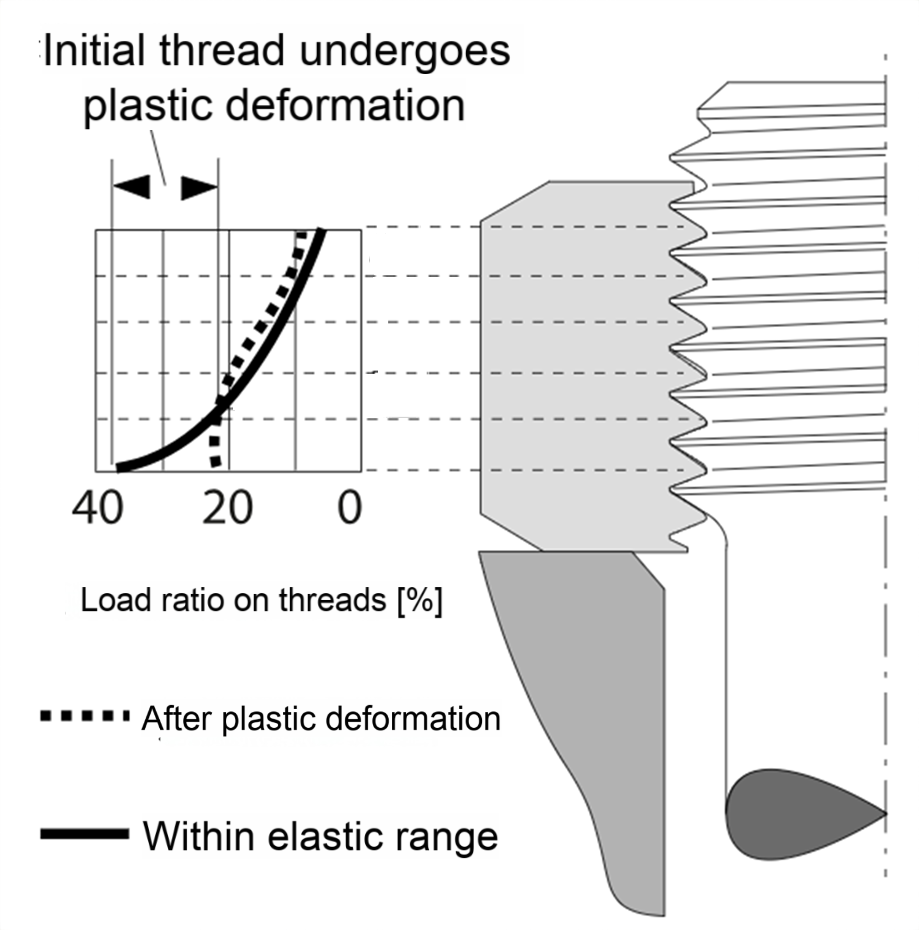

Entre ells, la fallada de la primera posició, és a dir, l'arrel del primer fil on coincideixen el cargol i la femella, sol ser causada per una distribució desigual de la càrrega del fil, i el primer cercle del fil suporta la càrrega més gran (els cercles posteriors disminueixen), tal com es mostra a la figura següent. El factor de concentració d'estrès aquí pot arribar a 2-8, i és fàcil iniciar esquerdes i expandir-se, especialment sota càrregues alternes, és més probable que es produeixi una fractura per fatiga.
La segona posició, la fallada de la zona de transició entre el fil i la vareta polida, és causada principalment per la concentració d'estrès causada per la mutació geomètrica. Si la zona de transició té poca rugositat, defectes de processament o defectes de material, la resistència a la fatiga es reduirà encara més.

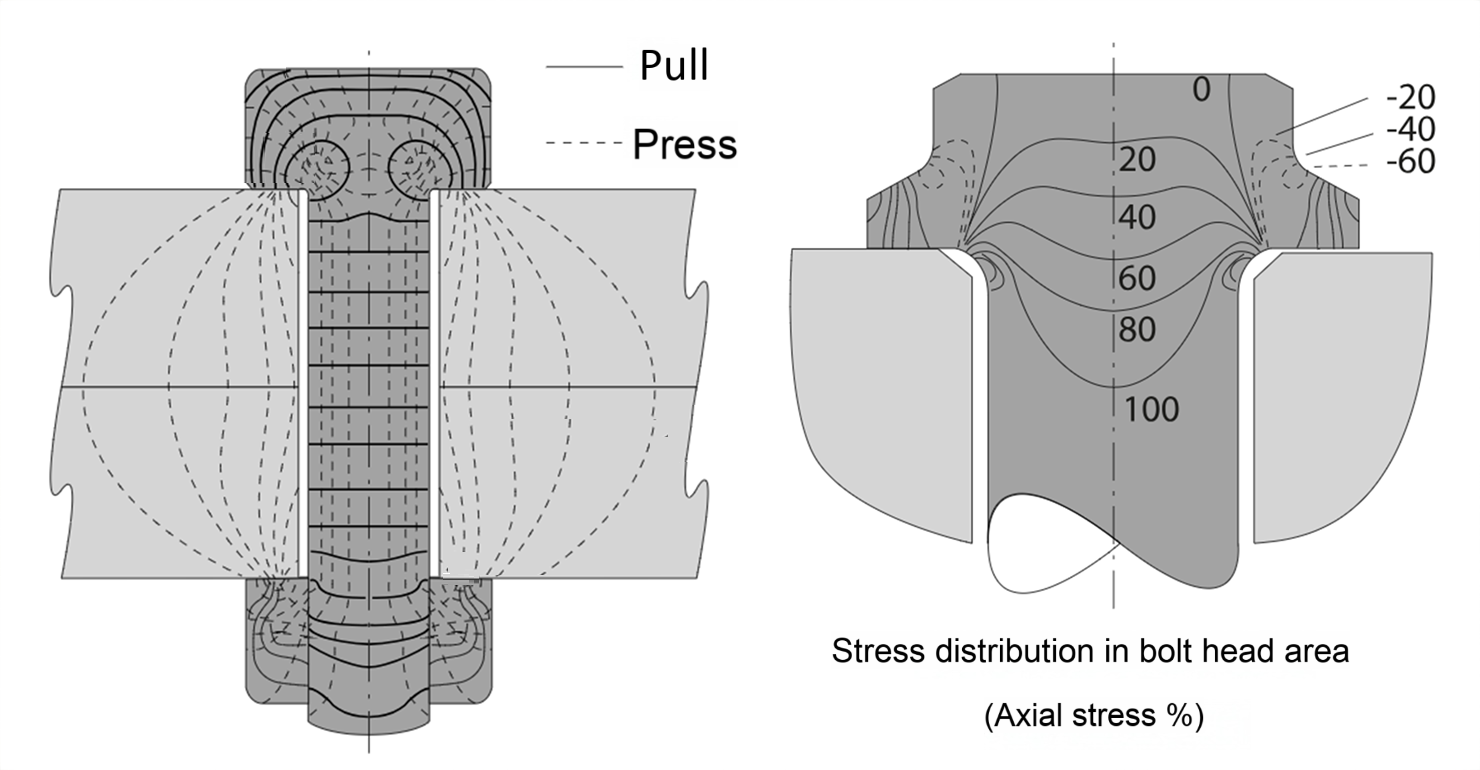

La tercera posició, la transició entre el cap del cargol i el cargol, sol ser causada per la concentració de tensió a causa del petit radi del filet de transició del capçal i el cargol (normalment requereix R superior o igual a 0,15 d, d és el diàmetre del cargol) o defectes de processament (com ara la interrupció de la línia de flux del capçal en fred). A més, aquest lloc està subjecte a l'estrès combinat de flexió i estirament, i també és més propens a fracturar-se.(来源:iMechanics机械)
