Productes processats

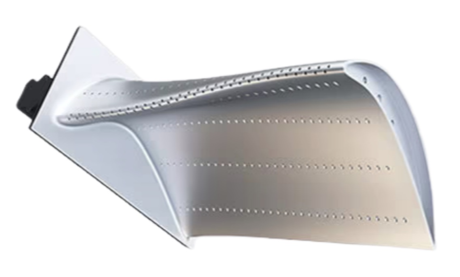

Material: aliatge d'alta-temperatura-basat en níquel Característiques de processament: forat inclinat de pel·lícula d'aire amb forma especial de φ0,5/0,6/0,7 mm, tolerància d'obertura ±0,005 mm, precisió de posició espacial o igual a 0,005 mm.
Antecedents del processament i problemes de la indústria
A. Estat de la indústria
En el camp de la fabricació de pales de-motors aerodinàmics, el processament dels forats de la pel·lícula d'aire és un procés bàsic que afecta directament l'eficiència i la vida útil de la turbina. L'actual processament làser, EDM i altres processos especials generalment tenen el problema de les microesquerdes de la capa de refusió residual - i es formen capes de resolidificació a la superfície del material a alta temperatura, cosa que fa que la fulla falli fàcilment en condicions de treball extremes a causa de la fatiga. Segons les estadístiques de la indústria, la taxa de fallada del motor causada pels defectes de la capa de refusió arriba fins al 32%
B. Punts dolorosos dels processos tradicionals
Residus de la capa de fusió: El processament per electroerosió d'un sol forat produeix una capa de refusió de 10-15 μm, que requereix una neteja química secundària, augmentant els costos
Baixa eficiència de processament: El processament d'un sol forat triga 150 segons i la taxa de superació de la posició de la superfície complexa és només del 78%
Poca rugositat superficial: Ra value is generally >1,6 μm, afectant la uniformitat del flux d'aire de refrigeració
Solucions BISHEN: sistema de mecanitzat per ultrasons d'enllaç de cinc-eixos
En resposta a la dificultat del processament de forats de pel·lícules d'aire d'aliatge d'alta{0}temperatura, BISHEN ha desenvolupat una solució de mecanitzat de compostos multimodal:
Sistema de cargol auxiliar per ultrasons: tall de vibració d'alta-freqüència de 40 kHz, reduint la resistència al tall del 65%
Mòdul de refrigeració de CO2 supercrític: -El raig de baixa temperatura de 78 graus elimina de manera sincrònica la calor de tall
Eina de micro-diàmetre recoberta de nano-recoberta: La vida útil de l'eina de 0,3 mm de diàmetre s'augmenta a 800 forats/fulla
Tecnologia de posicionament d'enllaç de cinc-eixos: La precisió de rotació de 0,002 graus garanteix la posició del forat d'angle complex

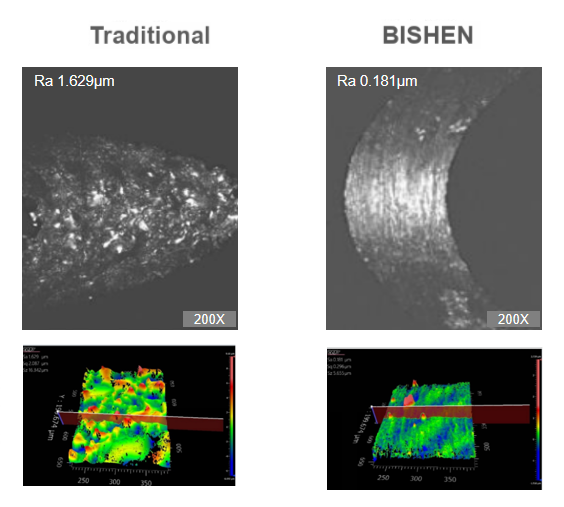

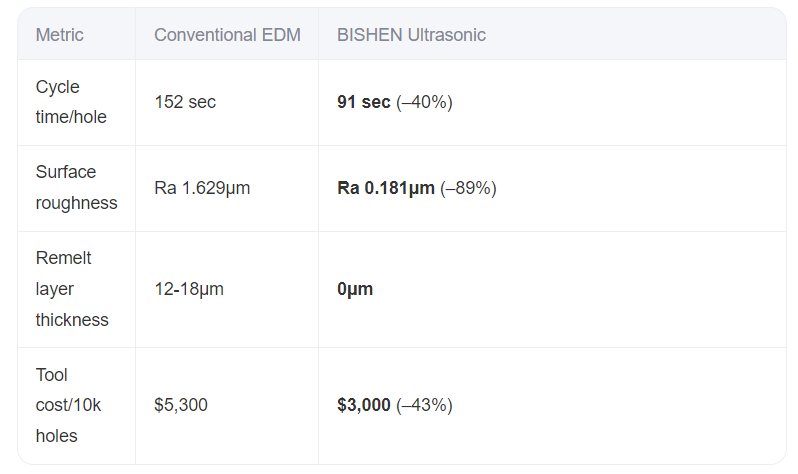

Comparació d'efectes de procés
