En el camp de la fabricació de precisió, el silici d'un sol cristall es coneix com la "piedra angular de l'era de la informació" - des de xips de telèfons intel·ligents fins a components òptics dels satèl·lits espacials, des de cèl·lules fotovoltaiques d'energia nova fins a dispositius bàsics de computació quàntica, aquest material de cristall d'alta-puresa, gairebé-perfecte, sempre ha jugat el paper de la tecnologia de suport disruptiva. A mesura que la tecnologia de semiconductors entra en el procés per sota dels 3 nanòmetres i l'eficiència de les cèl·lules fotovoltaiques supera el límit teòric, els requisits del mercat per a la precisió de processament de silici monocristall han saltat de nivell de micres a nivell de nanòmetre. Especialment en el processament d'estructures complexes com la perforació d'elèctrodes corbats, la contradicció entre l'alta fragilitat del material, les característiques d'escissió direccional del cristall i la tolerància a l'obertura a nivell nanomètric s'està convertint en un coll d'ampolla clau que restringeix el desenvolupament d'indústries d'avantguarda com ara la detecció de partícules d'alta energia i la detecció de xips d'alta energia.
Rècord d'avanç de la indústria
Processament de micro-forats ultra-profunds de silici monocristal: des del "coll enganxat" fins a la "solució xinesa"
Antecedents del cas
Quan una empresa domèstica líder en equips de semiconductors estava desenvolupant components bàsics de xips d'emmagatzematge NAND 3D, es va trobar amb el repte extrem del processament de micro-forats ultra profunds de silici monocristall: calia processar micro-forats amb un diàmetre de només 0,45 mm en un substrat de silici amb un gruix de 24,7 mm2. (proporció de profunditat-a-diàmetre de 55:1), i els seus requisits de precisió eren comparables a "tallar un pou d'un quilòmetre-de profunditat en un pèl". Anteriorment, aquest tipus de processos havia estat monopolitzat durant molt de temps per empreses japoneses i alemanyes. Els fabricants nacionals no només van haver de pagar un cost d'importació de més de 10.000 iuans per peça, sinó que també es van enfrontar als riscos de la cadena de subministrament causats pels bloquejos tecnològics.
Punt de dolor atac directe
Precisió fora de control: Després del processament amb trepants de carbur tradicional, la rugositat de la paret del forat Sa és superior o igual a 6,54 μm (3 vegades l'estàndard de la indústria) i la desviació de la rodonesa> 0,025 mm, provocant directament un augment de la taxa de pèrdua de transmissió del senyal de xip;
Dona la maledicció: El cost de les matèries primeres de silici monocristal·lí representa més del 60%, però els defectes com el col·lapse de les vores i les microesquerdes fan que la taxa de ferralla de la peça sigui tan alta com el 35% i la pèrdua anual de l'empresa superi els 20 milions de iuans;
La bretxa tecnològica: Els equips a l'estranger prohibeixen als fabricants xinesos utilitzar mòduls d'algorisme bàsics com ara "supressió de vibracions dinàmiques" i no hi ha cap procés nacional madur per substituir-lo.
Solució MID
Precisió MIDEl mecanitzat va resoldre amb èxit els problemes anteriors mitjançant un sistema auxiliar d'ultrasons + broca PCD nanocristal·lina, aconseguint quatre avenços disruptius:
Mite de la vida de l'eina:Un sol trepant PCD pot processar contínuament 2.000 forats, que és 20 vegades més llarg que la vida útil de l'eina importada, i el cost es redueix a menys de 5 iuans per forat;

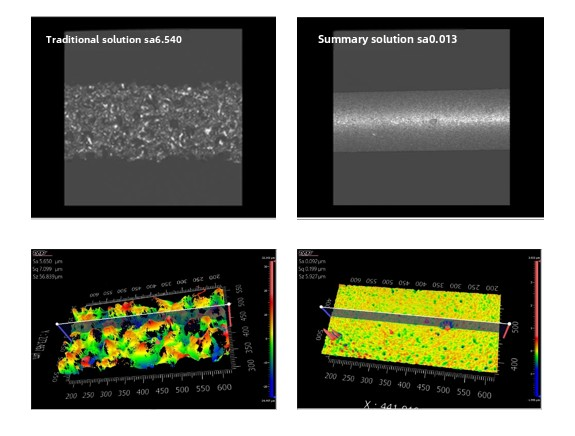

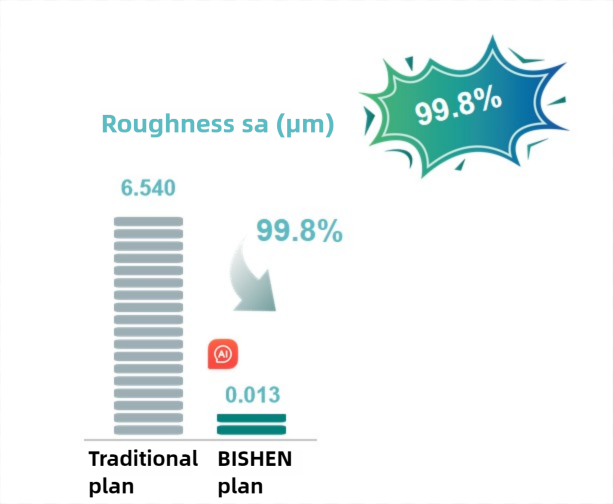

Revolució superficial de nivell-nano:La rugositat de la paret del forat Sa es redueix de 6,54 μm a 0,013 μm (una disminució del 99,8%), que és millor que l'estàndard de poliment de mirall òptic aeroespacial (ISO 10110-8);
Processament zero defectes:La taxa de col·lapse de la vora a l'entrada és zero i l'error de rodonesa es redueix a 0,003 mm (equivalent a 1/3 del diàmetre dels glòbuls vermells humans);

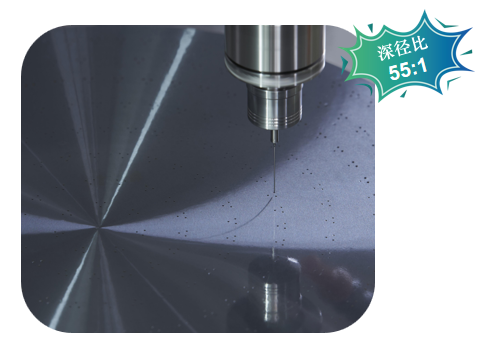

Límit de relació-a-diàmetre:La capacitat de processament 55:1 trenca el node tecnològic de 2030 previst pel Full de Ruta Tecnològica Internacional per a Semiconductors (ITRS) i assoleix l'estàndard 7 anys abans del previst.

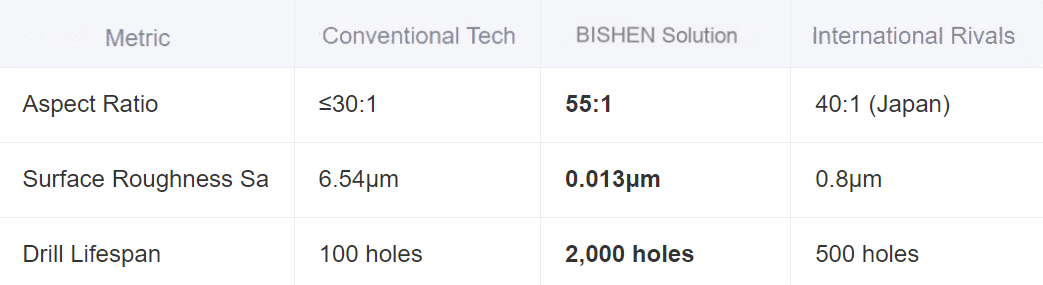

Benchmarking tecnològic (en comparació amb competidors globals)
Comparació de processaments
Impacte industrial
Del cas únic a la transformació dels ecosistemes
Aquest avenç ha catalitzat innovacions transversals-sectorials:
Localització de semiconductors:NAND 3D mitjançant-l'eficiència del processament de forats va augmentar un 300%, reduint els costos de producció de la memòria Yangtze en un 18%.
Revolució dels costos fotovoltaics:El rendiment del microforat de l'electrode posterior-de la cèl·lula solar d'heterounió va augmentar del 72% al 98%, reduint els costos en 0,4 ¥/W per panell.
Avançament de l'òptica espacial: S'han habilitat matrius de microforats de silici de danys subsuperficials de menys de 10 nm per al telescopi espacial "Xuntian" de la Xina, augmentant la resolució d'imatges en dos ordres de magnitud.

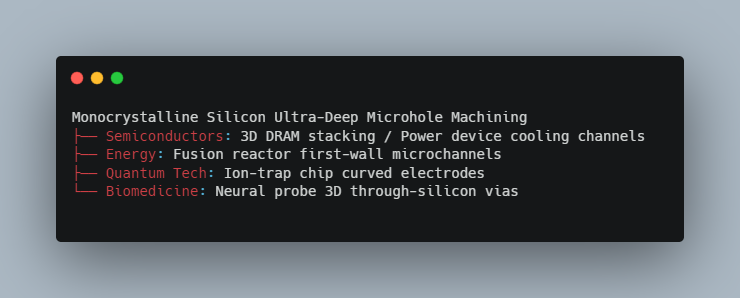

Mapa de difusió de tecnologia
Perfil MID:
MID és pioner en la fabricació de metalls de precisió per a la producció de-lots petits, alta-mescla, integrant el mecanitzat CNC (±0,002 mm), la fabricació de xapa i la impressió 3D industrial. Especialitzats en els sectors dels semiconductors, la medicina i l'energia nova, oferim components personalitzats amb un control de qualitat basat en IA-(taxa de defectes<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
