En els darrers anys, els centres de mecanitzat CNC d'enllaç de cinc-eixos han estat brillants, especialment en el processament de peces de forma especial-i complexes, i la seva alta eficiència i alta qualitat han guanyat un gran reconeixement. Molts fabricants han escollit equips de cinc-eixos per millorar l'eficiència i la qualitat del processament. Aleshores, quina és la vostra comprensió de la tecnologia de mecanitzat de cinc-eixos?
Estructura mecànica de màquines-eina de cinc-eixos
Les màquines-eina de cinc -eixos, és a dir, el mecanitzat de cinc eixos, es basen en els tres eixos mòbils lineals tradicionals de X, Y i Z, i afegeixen dos eixos giratoris. Aquests dos eixos giratoris solen seleccionar-se entre els tres eixos A, B i C, cadascun amb un mode de moviment únic, dissenyat per adaptar-se i satisfer les necessitats de mecanitzat de precisió de productes diversificats.
En el camp del disseny mecànic de centres de mecanitzat de 5-eixos, els fabricants de màquines-eina continuen explorant i innovant, esforçant-se per desenvolupar una varietat de modes de moviment per satisfer diverses necessitats de processament. Tot i que hi ha molts tipus de màquines-eina de cinc eixos al mercat i les formes d'estructura mecànica són diferents,
Però principalment hi ha les formes següents:

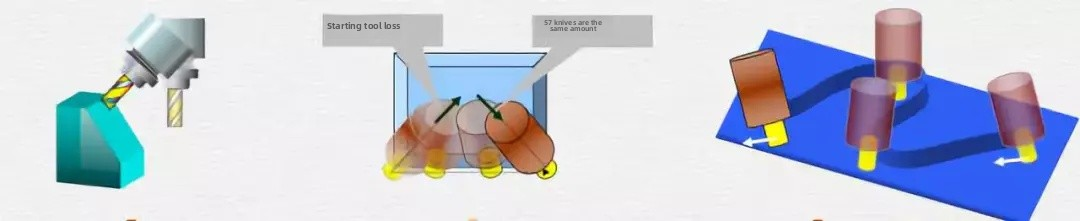

Dues coordenades giratòries controlen directament la direcció de l'eix de l'eina (forma de doble capçal oscil·lant).
Dos eixos de coordenades es troben a la part superior de l'eina, però l'eix de rotació no és perpendicular a l'eix lineal (tipus de capçal oscil·lant de pas-).
Dues coordenades giratòries controlen directament la rotació de l'espai (forma de plataforma giratòria doble).
Hi ha dos eixos de coordenades al banc de treball, però l'eix de rotació no és perpendicular a l'eix lineal (tipus de banc de treball de tipus -pas).
Una de les dues coordenades giratòries actua sobre l'eina i l'altra sobre la peça (una forma de gir i una de rotació).
Terminologia: si l'eix de rotació no és perpendicular a l'eix lineal, es considera un eix de "tipus{0}}pas".
Quin rendiment únic poden aportar les màquines eina de cinc-eixos d'estructures diferents durant el procés de processament? En comparació amb les màquines eina convencionals de tres-eixos, quins avantatges significatius tenen?
Els molts avantatges del mecanitzat de cinc-eixos
Per explorar les característiques de les màquines-eina de cinc-eixos, és inevitable comparar-les amb els equips tradicionals de tres-eixos. A la pràctica de producció, els equips de mecanitzat de tres-eixos són més populars i solen incloure tipus vertical, horitzontal i pòrtic.
Els mètodes de processament habituals inclouen l'ús dels extrems i les vores laterals de les freses d'extrem per al processament i l'ús de talladors de bola-per perfilar. Tanmateix, aquests mètodes i formes comparteixen una característica: durant el procés de processament, la direcció axial de l'eina es manté constant i la màquina-eina es basa en el moviment coordinat dels tres eixos lineals X, Y i Z per aconseguir el desplaçament de l'eina en el sistema de coordenades rectangulars tridimensionals.
En comparació amb els equips de processament CNC de tres-eixos, les màquines eina CNC de cinc-eixos tenen els avantatges següents:
1. Mantenir l'estat de tall òptim de l'eina i millorar les condicions de tall

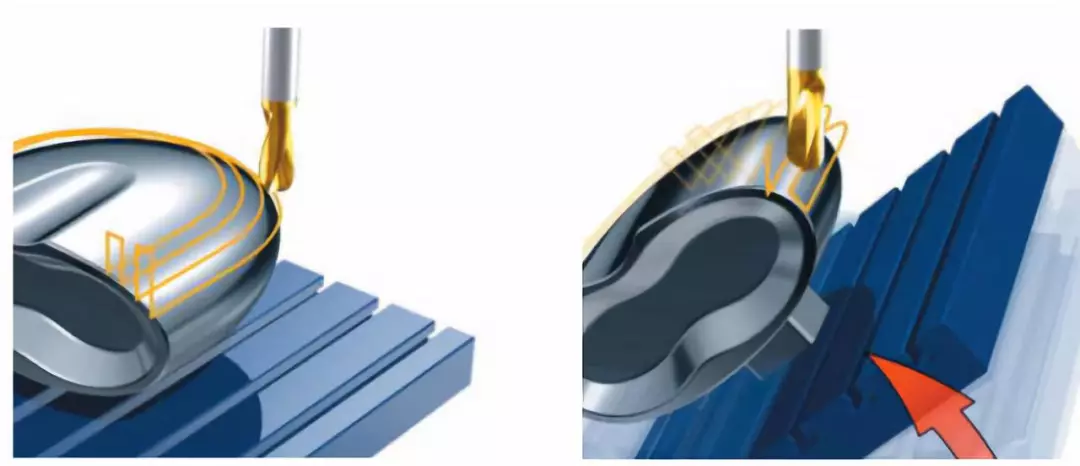

En el mode de tall de tres-eixos que es mostra a l'esquerra, quan l'eina s'acosta a la part superior o a la vora de la peça, l'efecte de tall es debilitarà gradualment. Per mantenir l'estat de tall ideal en aquestes posicions, cal girar la taula de treball. Tanmateix, per processar completament una superfície irregular, cal girar freqüentment la taula de treball en diferents angles. Val la pena assenyalar que la màquina-eina de cinc -eixos pot evitar de manera efectiva la situació en què la velocitat lineal del punt central de la fresa d'extrem de la bola-caigui a 0, garantint així una millor qualitat de processament de superfície.
2.Evitar efectivament la interferència de l'eina

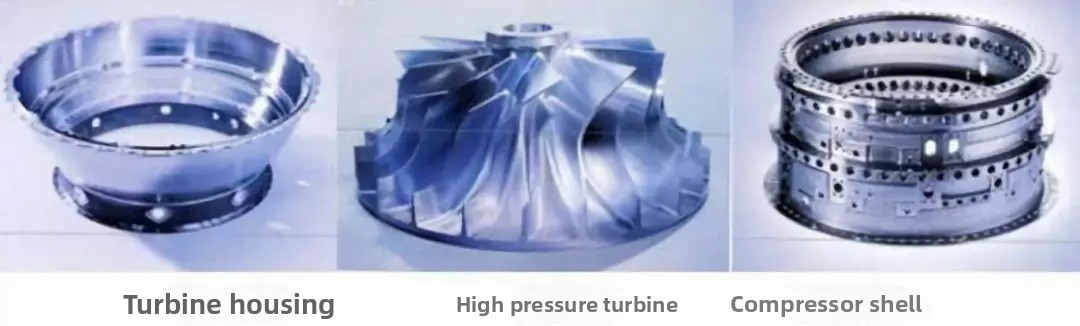

Per a peces complexes, com ara impulsors, pales i pales integrals en el camp aeroespacial, els equips de tres-eixos no poden complir els estàndards de procés a causa de problemes d'interferències, però les màquines-eina de cinc-eixos poden fer la feina. A més, les màquines-eina de cinc-eixos també poden utilitzar eines més curtes per al processament, millorar la rigidesa del sistema, reduir els tipus i el nombre d'eines i evitar l'ús d'eines especials. Per als propietaris d'empreses, això significa que les màquines-eina de cinc-eixos us poden estalviar despeses considerables en costos d'eines.

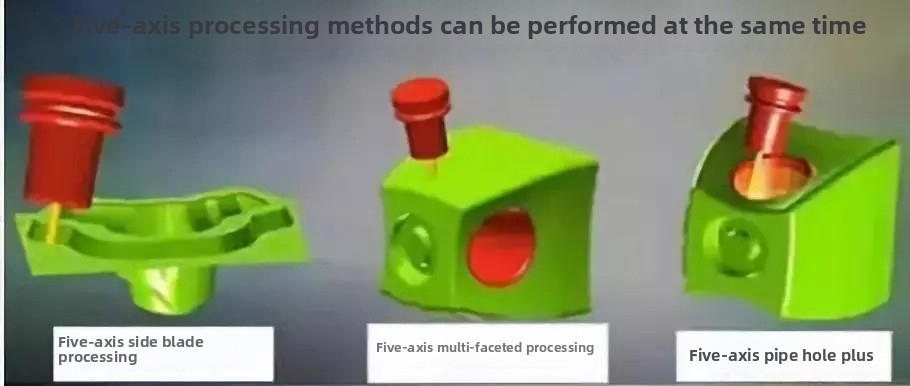

3.Reduïu el nombre de temps de subjecció i completeu el processament de cinc-carets en un sol tancament
El centre de mecanitzat de cinc-eixos millora significativament la precisió del processament reduint els passos de conversió de referència. En les operacions reals, és més fàcil assegurar la precisió del processament amb només una subjecció. A més, com que el centre de mecanitzat de cinc -eixos simplifica el procés de processament i redueix el nombre d'equips necessaris, també es redueix l'ús d'eines, l'àrea necessària del taller i el cost del manteniment de l'equip. Això vol dir que podeu aconseguir un processament i una producció més eficients i de més-qualitat amb menys accessoris, un disseny de planta més compacte i costos de manteniment més baixos.
4.Millora la qualitat i l'eficiència del mecanitzat
Les màquines-eina de cinc-eixos poden utilitzar el tall lateral de l'eina per obtenir una major eficiència de mecanitzat.
5.Escurçar la cadena del procés de producció i simplificar la gestió de la producció
El processament integrat de màquines-eina CNC de cinc -eixos escurça molt tot el procés de producció, facilitant la gestió i la planificació de la producció. Especialment per a peces de treball complexes, en comparació amb el mètode de producció multiprocés descentralitzat tradicional, els avantatges que mostren les màquines-eina CNC de cinc eixos són més importants.
6.Escurçar el cicle de desenvolupament de nous productes
A les empreses del sector aeroespacial, de l'automoció i d'altres indústries, que s'enfronten a peces noves de productes i motlles d'emmotllament amb formes complexes i requisits de precisió extremadament elevats, el centre de mecanitzat CNC de cinc -eixos s'ha convertit en una opció ideal per resoldre els problemes de precisió i cicle de processament de peces complexes en el procés de desenvolupament de nous productes amb la seva alta flexibilitat, alta precisió, alta integració i capacitat de processament integral. No només escurça significativament el cicle d'R+D, sinó que també millora molt la taxa d'èxit dels nous productes.(文章来源:UG学习堂小胥收徒)
