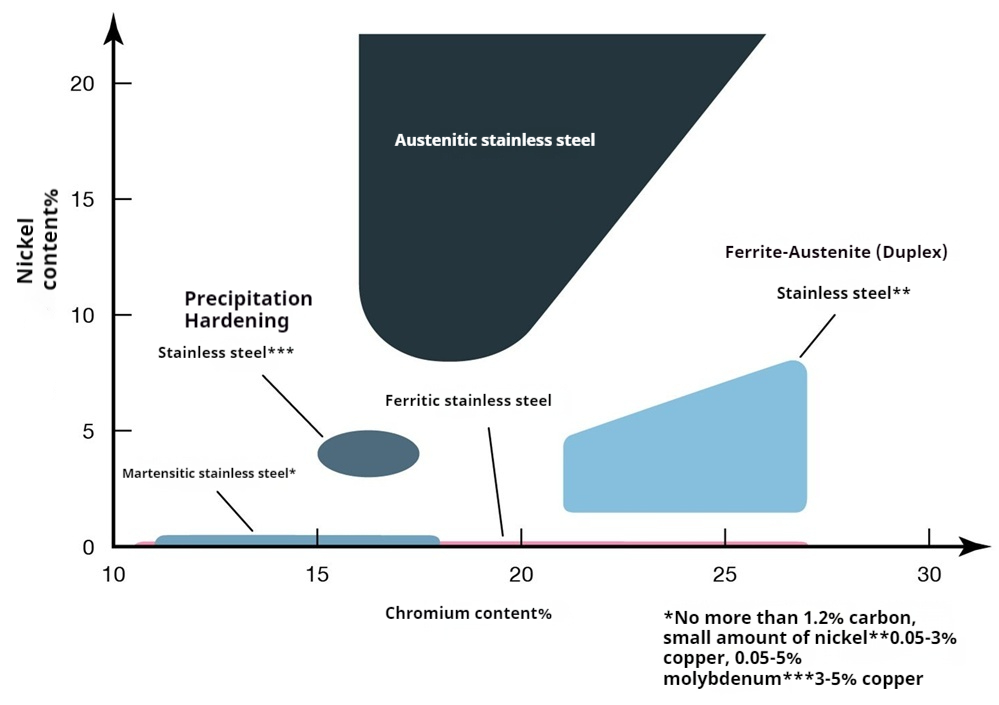

Hi ha molts tipus d'acer inoxidable, com ara acer inoxidable ferrític, acer inoxidable austenític, acer inoxidable martensític, acer inoxidable dúplex, acer inoxidable endurit per precipitació, etc., tal com es mostra a la figura següent.

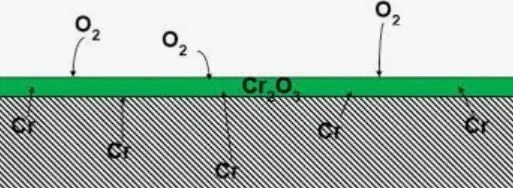

La raó per la qual l'acer inoxidable pot ser ineficaç és principalment perquè conté no menys del 12% de crom (Cr), que es pot veure a la figura anterior. El crom de la superfície reacciona amb l'oxigen de l'aire per formar una pel·lícula de passivació d'òxid de crom (Cr₂O₃). Aquesta pel·lícula de passivació és molt prima però densa, que pot aïllar el metall del medi extern i evitar reaccions químiques, protegint així el metall de la corrosió.
Fins i tot si la superfície de l'acer inoxidable està danyada mecànicament o erosionada químicament, la pel·lícula de passivació d'òxid de crom es pot reparar automàticament-. Mentre hi hagi suficient oxigen, l'element de crom a la superfície de l'acer inoxidable pot continuar reaccionant amb l'oxigen, reparar la pel·lícula de passivació danyada i restaurar el seu efecte protector.

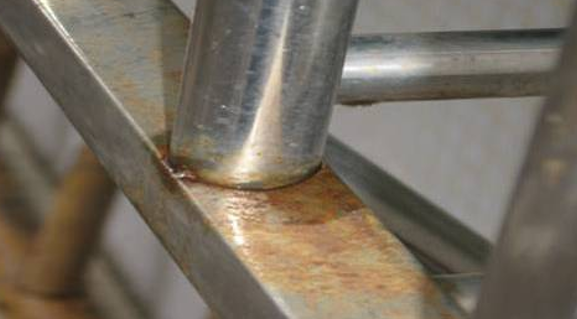

Sota la protecció de la pel·lícula de passivació d'òxid de crom, l'acer inoxidable pot resistir l'erosió de la majoria de mitjans corrosius com ara àcids, àlcalis i sals. Tanmateix, a la pràctica real, la gent encara veu de vegades l'oxidació de l'acer inoxidable, tal com es mostra a la figura següent. Què està passant?
1. La qualitat de l'acer inoxidable no és qualificada i la composició del material no compleix els requisits. Per exemple, el contingut real de crom és inferior al 12%, o el contingut d'elements com el níquel i el molibdè és insuficient, cosa que no pot tenir un bon efecte anti-rovell.
2. S'utilitza en un entorn que conté ions halògens (Cl⁻, Br⁻, I⁻, etc.), com ara aigua de mar, esprai de sal, detergents que contenen clor-, etc. Aquests ions halògens poden penetrar a la pel·lícula de passivació, formant petites fosses de corrosió i desenvolupant-se en profunditat.
3. L'acer inoxidable es veu afectat per alta temperatura i es produeix corrosió intergranular. Quan l'acer inoxidable s'escalfa a 427 ~ 816 graus, com ara després de la soldadura o el tractament tèrmic, el carbur de crom (Cr₂₃C₆) precipitarà al límit del gra, donant lloc a l'esgotament del crom a prop del límit del gra (contingut de Cr).<12%), thereby losing the ability to form a passivation film.
4. Corrosió per esquerdes per tensió. Quan l'acer inoxidable està sotmès a una tensió de tracció, si existeixen els factors dels elements 2n i 3r anteriors, la tensió accelerarà la penetració del medi corrosiu i farà que les esquerdes es propaguin al llarg del límit del gra o a través del gra.
5. La superfície està contaminada o danyada. Per exemple, quan les eines d'acer al carboni entren en contacte amb superfícies d'acer inoxidable, les llimades de ferro residuals poden provocar corrosió galvànica a causa dels diferents potencials entre els metalls. Les ratllades, esquitxades de soldadura, etc. poden danyar la pel·lícula de passivació, fent que es formin punts d'inici de corrosió abans que es formi la pel·lícula de passivació. Les taques d'oli a la superfície de l'acer inoxidable poden dificultar la formació de la pel·lícula de passivació. La pols i les impureses poden absorbir la humitat i les substàncies corrosives, accelerant així la corrosió local.(来源:iMechanics机械)
